技术支持

昵称：单位：齐圣路桥来源：山东淄博时间：2015-07-13

你好，我现在做了一个城市道路，半幅路面宽度13米，人行道宽5米，绿化带20米，我想在人行道和绿化带之间设置矩形边沟，请问矩形边沟怎么设置才能实现？我在附加板块里面设置后，没有边沟排水沟的数据，无法进行边沟排水拉坡设计

你好，已安排技术工程师与您联系。

您的横断面组成为：行车道+人行道+边沟/排水沟+绿化带。这种断面形式，若需要进行沟底拉坡设计，将绿化带的宽度写入第一级边坡即可。

昵称：奇奇单位：中交一公院来源：时间：2015-07-14

用纬地打开CAD图纸的时候偶尔示坡线就显示不出来怎么回事？

你好，纬地示坡线采用了可自动编辑的cad自定义实体。请在cad的“选项”菜单中，勾选“显示代理图形”选项（该选项用于控制cad中显示自定义实体的方式）即可。

昵称：豆豆单位：甘肃来源：时间：2015-07-13

纬地表格模本怎么修改每页默认输出的列数

你好，纬地自带的表格表格模板较多，每个模板定制方法也有所区别，建议您发送具体的样表过来（weidiruanjian@163.com），以方便我们有针对性的解决您的问题。

昵称：水手单位：重庆黄埔建设来源：重庆秀山时间：2015-07-07

您好！

纬地6.8数模板，路面标高图如何设置为比如按5m桩间距绘制全线，这样的话就可以减少计算工作量！直接出图按照标注高程来施工！我目前在施工方！谢谢！

你好，纬地路面标高图绘制功能，可基于纵断面及超过、加宽等设计成果，绘制任意桩号的标高图绘制。按固定间距绘制，仅需重新生成桩号文件，再进行绘制即可。

昵称：julian 单位：湖州交通规划设计院来源：浙江湖州时间：2015-07-07

我装的是纬地数模板，怎么用数模板读取地形图上的纵断面和横断面数据，让我进行下一步的纵坡拉坡和横断面生成。

你好，您可以利用地形图建立数模，然后从数模提取纵横断面地面线就可以啦。

已为您邮箱发送数模建立及应用相关多媒体演示教程，请查收。

昵称：水手单位：重庆黄埔建设来源：重庆秀山时间：2015-07-01

您好，三维数据导入并构建三角网后怎么显示是一个外边框？最后一张是地形图的原图

你好，请在留言的时候，填写完整的单位信息及软件版本情况，以方便我们快速的掌握您的软件使用情况，更好的为您服务。

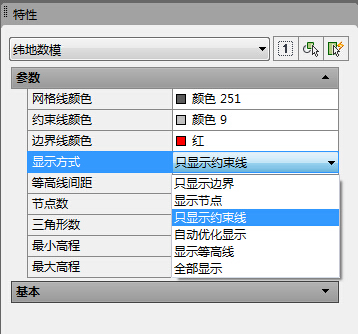

6.8版本对数模做了优化与升级，系统默认采用“自动优化显示”的方式，三角网绘制前，系统将结合您地形范围与数模大小进行智能显示，如数模较大，则仅显示局部网格或数模边界，以提高建模效率，如需其他显示方式，可在特性窗口中选择变换。

昵称：水手单位：重庆黄埔建设来源：时间：2015-06-30

您好！我是纬地初学者！请教个问题！

纬地是否可以在定线和计算超高加宽后直接生成路基边线，主要是为了躲避房屋（三级公路）减少拆迁！有了路基边线后可以直观的看到有没有占到房子！好调整线形！或者有什么好的经验可以规避！谢谢！

你好，请在留言的时候，填写完整的单位信息及软件版本情况，以方便我们快速的掌握您的软件使用情况，更好的为您服务。

您可以在完成超过加宽设计（完成设计向导）后，利用绘制连接部图的方式绘制行路基边线。

昵称：小柏单位：中交一公局公路勘察设计院有限公司来源：时间：2015-06-30

您好，挡墙外设水沟，这个标高是不是不受边沟纵坡文件。zbg 控制，我试了好多次都不受控制，只受设置的水沟尺寸控制，求解答

你好，考虑挡墙需设置最小填土高度等因素，软件默认挡墙段的排水沟插入点为挡墙与地面线交叉点，沟底标高不受沟底拉坡数据控制。

昵称：singal 单位：个人用户来源：四川成都时间：2015-06-28

在最新的纬地挡墙3.8中，工程数量表的表格模板定义与纬地挡墙2.9版本有很大差别，能否给个纬地挡墙3.8表格模板修改视频（最好包含公式的定义），谢谢！

你好，视频文件已发至您邮箱，请注意查收。

昵称：qgx5108 单位：学生来源：贵州贵阳时间：2015-06-27

老师，请教这个表怎么生成？“边坡坡面防护数据统计表（斜面）”

你好，该功能是基于横断面详细设计系统（模块），请在完成横断面详细设计后将边坡坡面表格模板指定为“边坡坡面防护数量表（斜面）”，然后输出数量即可。
